型号
机身长度(mm)
叶轮直径(mm)
额定电压(V)
额定频率(Hz)
功率(W)
出口风速(m/s)
风量(m3/h)
噪声(dB)(A)
重量(kg)
外形尺寸(mm)
FM-12506Ⅱ
600
Φ125
220
50
60
8.5-10.5
1280-1580
54-56
12.5
600*210*220
FM-12509Ⅱ
900
80
1650-2000
14.5
900*210*220
1200
FM-12515Ⅱ
1500
120
8.2-10.5
2650-3100
58-60
21
1500*210*220

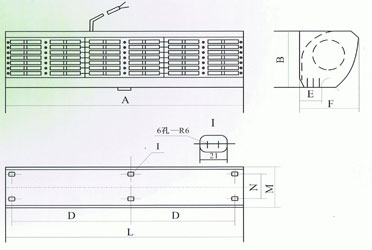

A
B
E
F
70
210
L
D
M
550
250
165
1150
1450
700
安装说明
★ 安装:

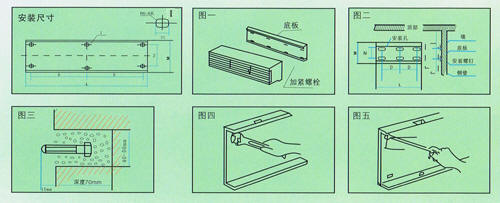

在本机的底板上已经为用户选定了******的安装孔,松开夹紧螺钉,把底板从箱体中分离出来,在底板上已设有安装孔(见图),安装必须位置准确和牢固,下面介绍其安装方法: 1安装在混凝土墙上 (1)按照不同的规格给出的安装尺寸,选好位置(图一); (2)在选定的位置上打出直径40一50mm深70mm的孔,并按(图三)的安装方法,将紧固螺栓固定在混凝土的墙壁上,同时应保证螺栓的伸出长度为1 5mm; (3)待混凝土安装凝固后,用垫圈、螺母,将底板紧固起来(图四),便可以将整机装上。 2、安装在木墙上 用木牙螺钉将底板紧固在选好的位置上(图5)再装上整机。
使用保养
★ 使用:
空气幕使用前.应根据产品型号所标注的电压连接电源 空气幕采用琴键开关.设有高低两档转速,操作方便,可根据需要选择 空气幕出风口导风片是可调式.根据需要调节其角度改变风向
★ 保养:
空气幕应定期作表面清理,保持机身应有的洁净,清理时宜用柔软的织物沾清洁剂清理,严禁使用带腐蚀的清洗剂。 可通过风栅处查看机内污染程度,如需清理,可卸下风栅,将机内尘埃除去。 空气幕经2000小时运转后应在各轴承处加润滑脂。 本公司设有维修服务部.随时可为用户服务。
