| ■ RM型电加热空气幕（风幕机）技术参数（散热管加热） |
|
型号 |
机身长度
（mm） |
叶轮直径
（mm） |
额定电压
（V） |
额定频率
（Hz） |
功率电机
（W） |
加热器
（kW） |
出口风速
（m/s） |
风量
（m3/h） |
噪声
(dB)(A) |
重量
（kg） |
外形尺寸
（mm） |
|
RM-1509D |
900 |
Φ150 |
220/380 |
50 |
180 |
6 |
6.8-8 |
1850-2060 |
56-58 |
25 |
900*270*390 |
|
RM-1512D |
1200 |
Φ150 |
220/380 |
50 |
180 |
9 |
7-8.2 |
2460-2650 |
58-60 |
30 |
1200*270*390 |
|
RM-1515D |
1500 |
Φ150 |
220/380 |
50 |
250 |
12 |
7-8.2 |
3000-3200 |
60-62 |
34 |
1500*270*390 | |
| |
| 外形尺寸 |
 |
|
型号 |
A |
B |
E |
F |
|
RM-1509D |
900 |
390 |
90 |
270 |
|
RM-1512D |
1200 |
390 |
90 |
270 |
|
RM-1515D |
1500 |
390 |
90 |
270 | |
| 安装尺寸 |
|
型号 |
L |
D |
C |
N |
M |
|
RM-1509D |
850 |
320 |
150 |
150 |
212 |
|
RM-1512D |
1150 |
470 |
150 |
150 |
212 |
|
RM-1515D |
1450 |
620 |
150 |
150 |
212 | | |
| |

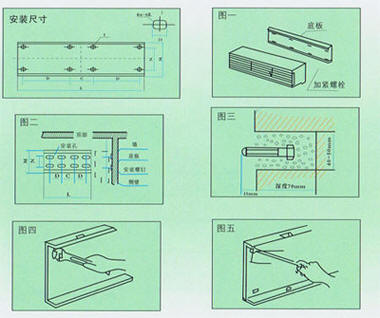

| ★ 安装： |
|
在本机的底板上已经为用户选定了******的安装孔，松开夹紧螺钉，把底板从箱体中分离出来，在底板上已设有安装孔(见图)，安装必须位置准确和牢固，下面介绍其安装方法：
1安装在混凝土墙上
(1)按照不同的规格给出的安装尺寸，选好位置(图一)；
(2)在选定的位置上打出直径40一50mm深70mm的孔，并按(图三)的安装方法，将紧固螺栓固定在混凝土的墙壁上，同时应保证螺栓的伸出长度为1 5mm；
(3)待混凝土安装凝固后，用垫圈、螺母，将底板紧固起来(图四)，便可以将整机装上。
2、安装在木墙上
用木牙螺钉将底板紧固在选好的位置上(图五)再装上整机。 |
| |
